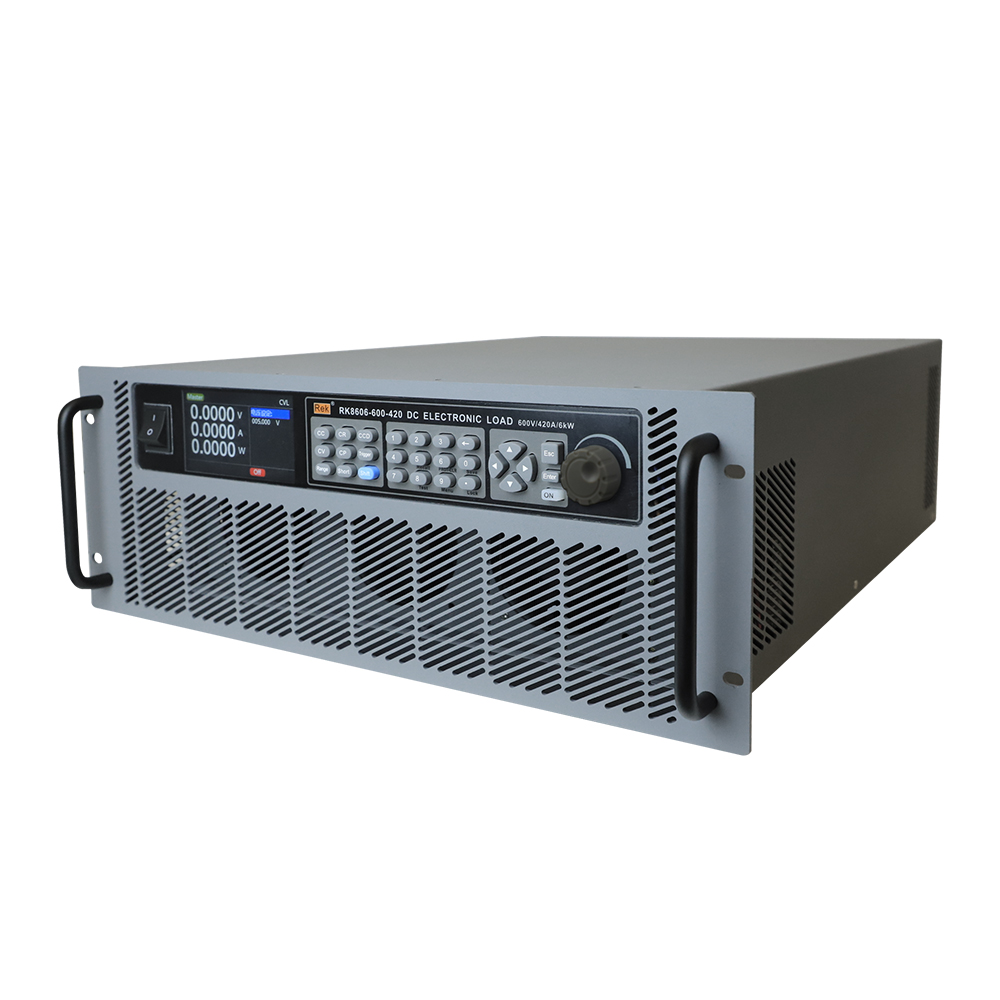

RK8606-150-600/RK8606-600-420/RK8606-1200-240/RK8608-150-800/RK8608-600-560/RK8608-1200-320系列直流电子负载
RK8606-150-600：负载电压150V/负载电流600A/负载功率6000W
RK8606-600-420：负载电压600V/负载电流420A/负载功率6000W
RK8606-1200-240：负载电压1200V/负载电流240A/负载功率6000W
RK8608-150-800：负载电压150V/负载电流800A/负载功率8000W
RK8608-600-560：负载电压600V/负载电流560A/负载功率8000W
RK8608-1200-320：负载电压1200V/负载电流320A/负载功率8000W
RK8606-600-420：负载电压600V/负载电流420A/负载功率6000W
RK8606-1200-240：负载电压1200V/负载电流240A/负载功率6000W
RK8608-150-800：负载电压150V/负载电流800A/负载功率8000W
RK8608-600-560：负载电压600V/负载电流560A/负载功率8000W
RK8608-1200-320：负载电压1200V/负载电流320A/负载功率8000W
产品介绍
4/5kW机型参数
6/8kW机型参数
10/12kW机型参数
操作视频
产品附件
尺寸图
产品介绍
RK86系列直流电子负载，是美瑞克电子研发设计、制造的一款高性能、高功率密度电子负载。精度高、响应快。丰富多样的测试功能，
支持动态扫频、级联并机功能，应用范围极广。 体积小，却具备强大的带载能力。
该系列产品具备RS232/RS485/USB/LAN 等多种通讯接口，支持SCPI、Modbus通讯协议，可满足用户的自主编程开发需求。
作为美瑞克的重点产品，其外观新颖、生产工艺科学严谨，高性能、高精度、高可靠性使其相比同类产品，更具性价比。
应用领域
电子产品生产线
科研机构
汽车电子
航空航天
船舶
太阳能电池
燃料电池等行业
1.功率密度高达3.2kW/2U
2.电压范围0-600V
3.电流范围50A/800W,100A/1600W,150A/2400W,200A/3200W
4.高亮度全视角3.5寸大屏幕彩色TFT液晶显示屏，中英文菜单界面
5.500KHz同步采样,10Hz稳定解析度输出
6.定电流、定电压、定功率、定电阻四种基本操作模式
7.可编程电流上升/下降率
8.支持CV/CC源定功率/定电阻，定电阻模式CV/CC源智能侦测与匹配
9.高达50kHz动态带载模式（CCD/CRD/CPD）
10.支持30kHz高速动态变频扫描功能及最大/最小功率点捕捉（Pmax/Pmin）
11.支持负载效应测量（LoadEffect）
12.支持真实LED模拟功能
13.支持过流保护测试（OCP）及过载保护测试（OPP）
14.支持序列文件测试(SEQ)，内建波形发生器，可模拟各种带载波形，支持20
个文件，每个文件50步，支持文件链接
15.支持自动文件测试(AUTO)，支持多步测试及所有基础模式，支持20个文件，
每个文件50步，支持自启动测试
16.支持直流电源/电池内阻测量及放电量测试（DC_R/DISC）
17.支持短路（Short）模拟功能
18.支持远端补偿功能
19.支持带载电压Von、卸载电压Voff功能
20.支持短路模拟，支持功率瞬时放大
21.具有时间（Timing）测量，电压峰谷Vp+、Vp-测量
22.过载OPP、过流OCP、过压OVP、高温OT、反接RV等全方位保护功能
23.支持外部模拟编程输入与电流监视输出，且具备高压隔离能力
24.具备电气隔离的外部触发输入输出
25.支持最多同型号10台负载主从并机，最高支持并机功率32kW，满足单路输
出电源的功率扩展需要
26.支持10台负载的同步带载，满足多路输出电源的测试需要
27.无级伺服、智能风扇系统
28.标配电气隔离的RS232、RS485、LAN、USB（串口）通讯接口
29.支持标准SCPI协议和标准Modbus-RTU协议
30.支持时间（Timing）测量，电压峰峰值（Vpk）测量
4kW系列 型号 RK8604-150-400 RK8604-600-280 RK8604-1200-160 额定参数 负载电压 150V 600V 1200V 负载电流 400A 280A 160A 负载功率 4000W 4000W 4000W 最低操作电压 1.5V/400A 14V/280A 20V/160A CV模式 量程 30V 150V 120V 600V 240V 1200V 分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV 精度 0.025%+0.025%F.S. CC模式 量程 40A 400A 28A 280A 16A 160A 分辨率 0.7mA 7mA 0.5mA 5mA 0.3mA 3mA 精度 0.05%+0.05%F.S. CR模式 量程 0.009Ω ～ 50Ω 0.09Ω ～ 250Ω 0.053Ω ～ 286Ω 0.53Ω ～ 1429Ω 0.186Ω ～ 1000Ω 1.86Ω ～ 5000Ω 精度 Vin/Rset*(0.2%)+0.2%IF.S. CP模式 量程 0 ～ 4000W 精度 0.2%+0.2% F.S. 动态模式 T1＆ T2 10us～60s 分辨率 2us 精度 1us+20PPM 上升/下降斜率 0.0001~0.4A/us 0.001~4A/us 0.0001~0.28A/us 0.001~2.8A/us 0.0001~0.16A/us 0.001~1.6A/us 电压回读 量程 30V 150V 120V 600V 240V 1200V 分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV 精度 0.025%+0.025%F.S. 电流回读 量程 40A 400A 28A 280A 16A 160A 分辨率 0.7mA 7mA 0.5mA 5mA 0.3mA 3mA 精度 0.05%+0.05%F.S. 保护 过压(OV) 158V 630V 1260V 过流(OC) 420A 294A 168A 过功率(OP) 4200W 4200W 4200W 过温(OT) 95°C 95°C 95°C 通讯接口 LAN/RS232/RS485/USB 通讯协议 Modbus-RTU ，SCPI 屏幕尺寸 4.3寸 外形体积 (W × D × H) 482mm×650mm×177mm 重量(KG) 33.5 标配附件 RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书 选配附件 RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级 5kW系列 型号 RK8605-150-500 RK8605-600-350 RK8605-1200-200 额定参数 负载电压 150V 600V 1200V 负载电流 500A 350A 200A 负载功率 5000W 5000W 5000W 最低操作电压 1.5V/500A 14V/350A 20V/200A CV模式 量程 30V 150V 120V 600V 240V 1200V 分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV 精度 0.025%+0.025%F.S. CC模式 量程 50A 500A 35A 350A 20A 200A 分辨率 0.8mA 8mA 0.6mA 6mA 0.4mA 4mA 精度 0.05%+0.05%F.S. CR模式 量程 0.009Ω ～ 50Ω 0.09Ω ～ 250Ω 0.053Ω ～ 286Ω 0.53Ω ～ 1429Ω 0.186Ω ～ 1000Ω 1.86Ω ～ 5000Ω 精度 Vin/Rset*(0.2%)+0.2%IF.S. CP模式 量程 0 ～ 4000W 精度 0.2%+0.2% F.S. 动态模式 T1＆ T2 10us～60s 分辨率 2us 精度 1us+20PPM 上升/下降斜率 0.0001~0.5A/us 0.001~5A/us 0.0001~0.35A/us 0.001~3.5A/us 0.0001~0.2A/us 0.001~2A/us 电压回读 量程 30V 150V 120V 600V 240V 1200V 分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV 精度 0.025%+0.025%F.S. 电流回读 量程 50A 500A 35A 350A 20A 200A 分辨率 0.8mA 8mA 0.6mA 6mA 0.4mA 4mA 精度 0.05%+0.05%F.S. 保护 过压(OV) 158V 630V 1260V 过流(OC) 525A 368A 210A 过功率(OP) 5250W 5250W 5250W 过温(OT) 95°C 95°C 95°C 通讯接口 LAN/RS232/RS485/USB 通讯协议 Modbus-RTU，SCPI 屏幕尺寸 4.3寸 外形体积 (W × D × H) 482mm×650mm×177mm 重量(KG) 约37.5 标配附件 RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书 选配附件 RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级
6kW系列 型号 RK8606-150-600 RK8606-600-420 RK8606-1200-240 额定参数 负载电压 150V 600V 1200V 负载电流 600A 420A 240A 负载功率 6000W 6000W 6000W 最低操作电压 1.5V/600A 14V/420A 20V/240A CV模式 量程 30V 150V 120V 600V 240V 1200V 分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV 精度 0.025%+0.025%F.S. CC模式 量程 60A 600A 42A 420A 24A 240A 分辨率 1mA 10mA 0.7mA 7mA 0.4mA 4mA 精度 0.05%+0.05%F.S. CR模式 量程 0.009Ω ～ 50Ω 0.09Ω ～ 250Ω 0.053Ω ～ 286Ω 0.53Ω ～ 1429Ω 0.186Ω ～ 1000Ω 1.86Ω ～ 5000Ω 精度 Vin/Rset*(0.2%)+0.2%IF.S. CP模式 量程 0 ～ 6000W 精度 0.2%+0.2% F.S. 动态模式 T1＆ T2 10us～60s 分辨率 2us 精度 1us+20PPM 上升/下降斜率 0.0001~0.6A/us 0.001~6A/us 0.0001~0.4A/us 0.001~4A/us 0.0001~0.24A/us 0.001~2.4A/us 电压回读 量程 30V 150V 120V 600V 240V 1200V 分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV 精度 0.025%+0.025%F.S. 电流回读 量程 60A 600A 42A 420A 24A 240A 分辨率 1mA 10mA 0.7mA 7mA 0.4mA 4mA 精度 0.05%+0.05%F.S. 保护 过压(OV) 158V 630V 1260V 过流(OC) 630A 441A 252A 过功率(OP) 6300W 6300W 6300W 过温(OT) 95°C 95°C 95°C 通讯接口 LAN/RS232/RS485/USB 通讯协议 Modbus-RTU ，SCPI 屏幕尺寸 4.3寸 外形体积 (W × D × H) 482mm×650mm×177mm 重量(KG) 约38 标配附件 RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载） 选配附件 RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级 8kW系列 型号 RK8608-150-800 RK8608-600-560 RK8608-1200-320 额定参数 负载电压 150V 600V 1200V 负载电流 800A 560A 320A 负载功率 8000W 8000W 8000W 最低操作电压 1.5V/800A 14V/560A 20V/320A CV模式 量程 30V 150V 120V 600V 240V 1200V 分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV 精度 0.025%+0.025%F.S. CC模式 量程 80A 800A 56A 560A 32A 320A 分辨率 1.5mA 15mA 1mA 10mA 0.5mA 5mA 精度 0.05%+0.05%F.S. CR模式 量程 0.007Ω ～ 38Ω 0.07Ω ～ 188Ω 0.04Ω ～ 214Ω 0.4Ω ～ 1071Ω 0.139Ω ～ 750Ω 1.39Ω ～ 3750Ω 精度 Vin/Rset*(0.2%)+0.2%IF.S. CP模式 量程 0 ～ 8000W 精度 0.2%+0.2% F.S. 动态模式 T1＆ T2 10us～60s 分辨率 2us 精度 1us+20PPM 上升/下降斜率 0.0001~0.8A/us 0.001~8A/us 0.0001~0.5A/us 0.001~5A/us 0.0001~0.32A/us 0.001~3.2A/us 电压回读 量程 30V 150V 120V 600V 240V 1200V 分辨率 0.5mV 2.5mV 2mV 10mV 4mV 20mV 精度 0.025%+0.025%F.S. 电流回读 量程 80A 800A 56A 560A 32A 320A 分辨率 1.5mA 15mA 1mA 10mA 0.5mA 5mA 精度 0.05%+0.05%F.S. 保护 过压(OV) 158V 630V 1260V 过流(OC) 840A 588A 336A 过功率(OP) 8400W 8400W 8400W 过温(OT) 95°C 95°C 95°C 通讯接口 LAN/RS232/RS485/USB 通讯协议 Modbus-RTU，SCPI 屏幕尺寸 4.3寸 外形体积 (W × D × H) 482mm×650mm×310mm 重量(KG) 57.1 标配附件 RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载） 选配附件 RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级
10kW系列
型号 | RK8610-150-1000 | RK8610-600-700 | RK8610-1200-400 | ||||
额定参数 | 负载电压 | 150V | 600V | 1200V | |||
负载电流 | 1000A | 700A | 400A | ||||
负载功率 | 10000W | 10000W | 10000W | ||||
最低操作电压 | 1.5V/1000A | 14V/700A | 20V/400A | ||||
CV模式 | 量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV | |
精度 | 0.025%+0.025%F.S. | ||||||
CC模式 | 量程 | 100A | 1000A | 70A | 700A | 40A | 400A |
分辨率 | 1.6mA | 16mA | 1.2mA | 12mA | 0.7mA | 7mA | |
精度 | 0.05%+0.05%F.S. | ||||||
CR模式 | 量程 | 0.006Ω ～ 30Ω | 0.06Ω ～ 150Ω | 0.032Ω ～ 171Ω | 0.32Ω ～ 857Ω | 0.112Ω ～ 600Ω | 1.12Ω ～ 3000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | ||||||
CP模式 | 量程 | 0 ～ 10000W | |||||
精度 | 0.2%+0.2% F.S. | ||||||
动态模式 | T1＆ T2 | 10us～60s | |||||
分辨率 | 2us | ||||||
精度 | 1us+20PPM | ||||||
上升/下降斜率 | 0.001~1A/us | 0.01~10A/us | 0.0001~0.65A/us | 0.001~6.5A/us | 0.0001~0.4A/us | 0.001~4A/us | |
电压回读 | 量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV | |
精度 | 0.025%+0.025%F.S. | ||||||
电流回读 | 量程 | 100A | 1000A | 70A | 700A | 40A | 400A |
分辨率 | 1.6mA | 16mA | 1.2mA | 12mA | 0.7mA | 7mA | |
精度 | 0.05%+0.05%F.S. | ||||||
保护 | 过压(OV) | 158V | 630V | 1260V | |||
过流(OC) | 1050A | 735A | 420A | ||||
过功率(OP) | 10500W | 10500W | 10500W | ||||
过温(OT) | 95°C | 95°C | 95°C | ||||
通讯接口 | LAN/RS232/RS485/USB | ||||||
通讯协议 | Modbus-RTU ，SCPI | ||||||
屏幕尺寸 | 4.3寸 | ||||||
外形体积 (W × D × H) | 482mm×650mm×310mm | ||||||
重量(KG) | 65.3 | ||||||
标配附件 | RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载） | ||||||
选配附件 | RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级 | ||||||
12kW系列
型号 | RK8612-150-1200 | RK8612-600-840 | RK8612-1200-480 | ||||
额定参数 | 负载电压 | 150V | 600V | 1200V | |||
负载电流 | 1200A | 840A | 480A | ||||
负载功率 | 12000W | 12000W | 12000W | ||||
最低操作电压 | 1.5V/1200A | 14V/840A | 20V/480A | ||||
CV模式 | 量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV | |
精度 | 0.025%+0.025%F.S. | ||||||
CC模式 | 量程 | 120A | 1200A | 84A | 840A | 48A | 480A |
分辨率 | 2mA | 20mA | 1.4mA | 14mA | 0.8mA | 8mA | |
精度 | 0.05%+0.05%F.S. | ||||||
CR模式 | 量程 | 0.005Ω ～ 25Ω | 0.05Ω ～ 125Ω | 0.027Ω ～ 143Ω | 0.27Ω ～ 714Ω | 0.093Ω ～ 500Ω | 0.93Ω ～ 2500Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | ||||||
CP模式 | 量程 | 0 ～ 12000W | |||||
精度 | 0.2%+0.2% F.S. | ||||||
动态模式 | T1＆ T2 | 10us～60s | |||||
分辨率 | 2us | ||||||
精度 | 1us+20PPM | ||||||
上升/下降斜率 | 0.001~1.2A/us | 0.01~12A/us | 0.0001~0.8A/us | 0.001~8A/us | 0.0001~0.48A/us | 0.001~4.8A/us | |
电压回读 | 量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV | |
精度 | 0.025%+0.025%F.S. | ||||||
电流回读 | 量程 | 120A | 1200A | 84A | 840A | 48A | 480A |
分辨率 | 2mA | 20mA | 1.4mA | 14mA | 0.8mA | 8mA | |
精度 | 0.05%+0.05%F.S. | ||||||
保护 | 过压(OV) | 158V | 630V | 1260V | |||
过流(OC) | 1260A | 882A | 504A | ||||
过功率(OP) | 12600W | 12600W | 12600W | ||||
过温(OT) | 95°C | 95°C | 95°C | ||||
通讯接口 | LAN/RS232/RS485/USB | ||||||
通讯协议 | Modbus-RTU ，SCPI | ||||||
屏幕尺寸 | 4.3寸 | ||||||
外形体积 (W × D × H) | 482mm×650mm×310mm | ||||||
重量(KG) | 66.3 | ||||||
标配附件 | RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载） | ||||||
选配附件 | RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级 | ||||||

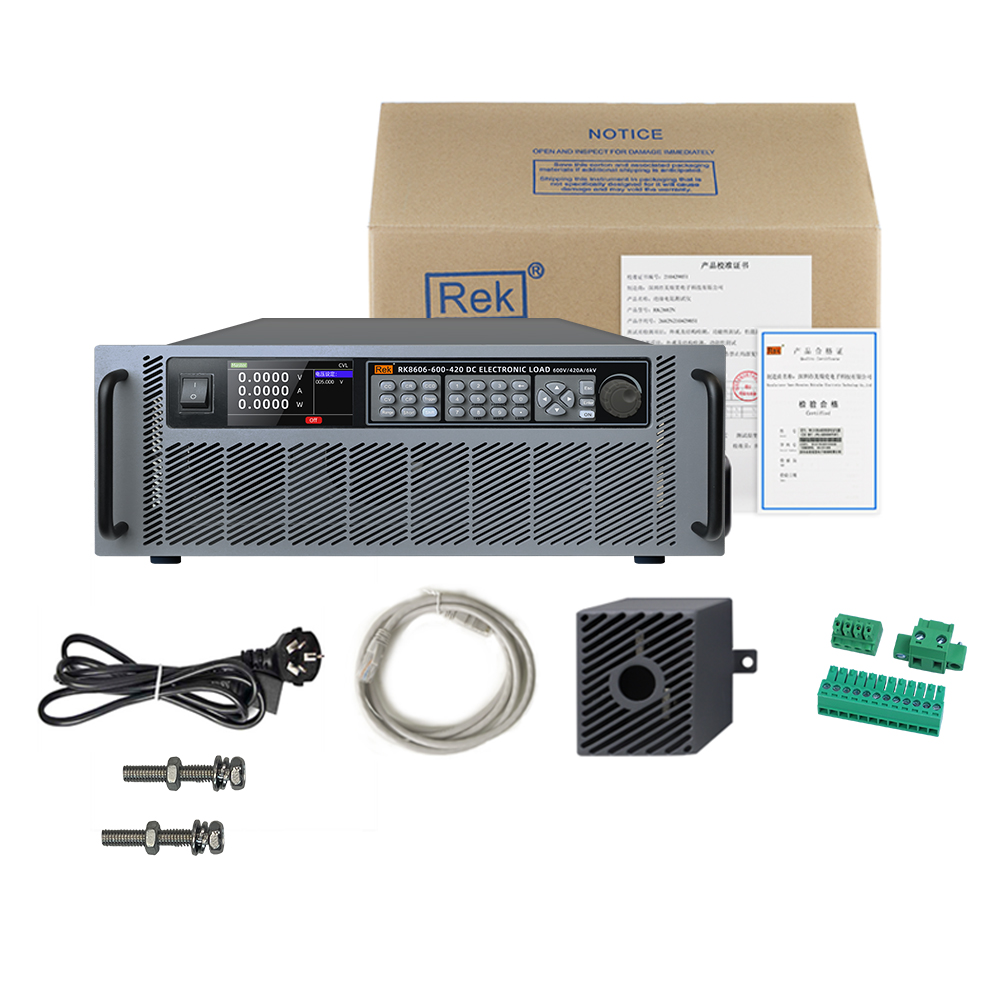

| 型号 | 图片 | 类型 | 概述 |
| RK00099拔插式绿端子头组件 |  | 标配 | 仪器标配拔插式绿端子头组件，可单独购买。 |
| RK00001电源线 |  | 标配 | 仪器标配国标电源线，可单独购买。 |
| LAN网线 |  | 标配 | 仪器标配LAN网线，可单独购买。 |
| 接线铜片护罩 |  | 标配 | 仪器标配接线铜片护罩，可单独购买。 |

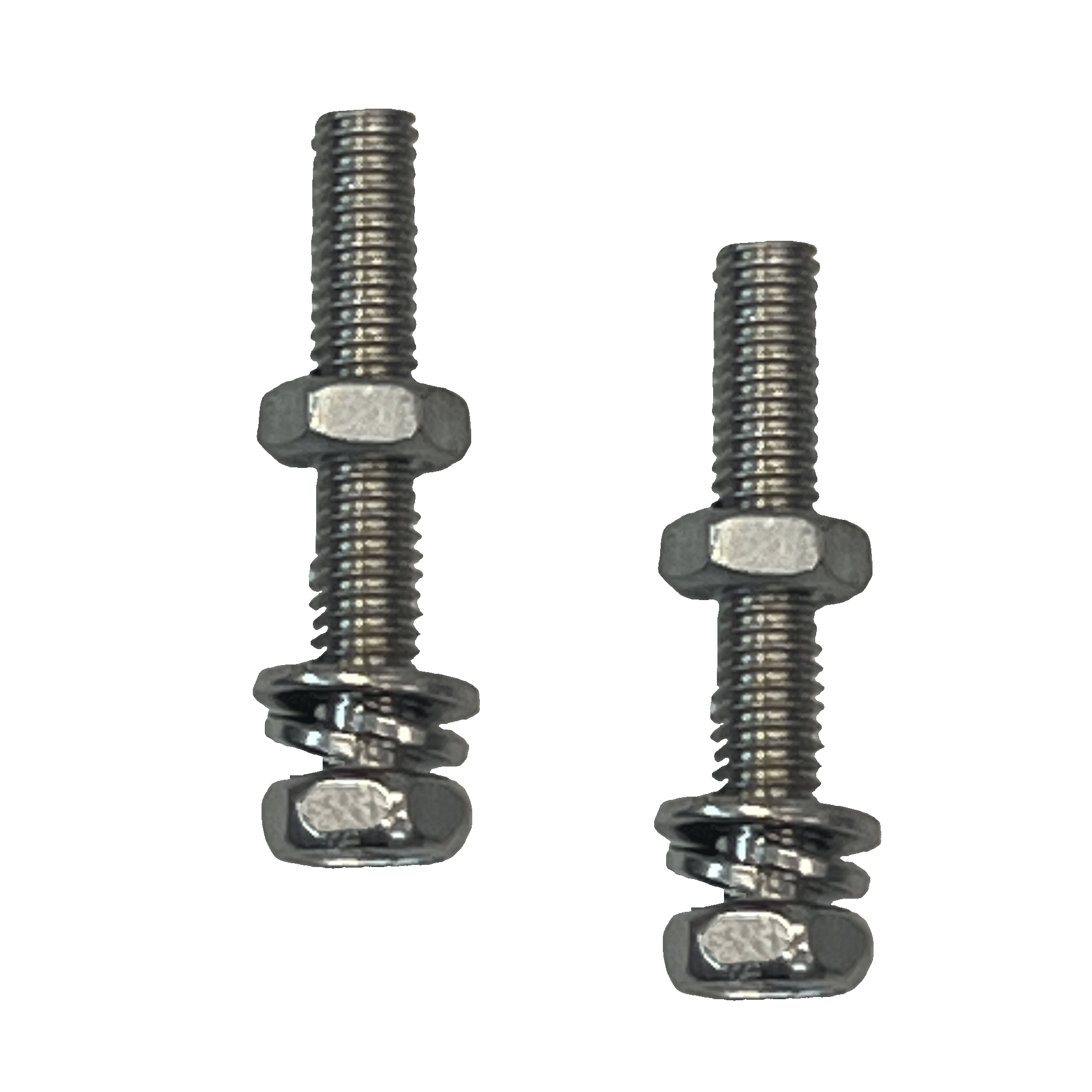

| 组合螺丝 |  | 标配 | 仪器标配组合螺丝。 |
| 说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
| 上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件，官网产品页下载 |
| 合格证保修卡 |  | 标配 | 仪器标配保修卡。 |
| 产品校验证明 |  | 标配 | 仪器标配产品校验证明 |

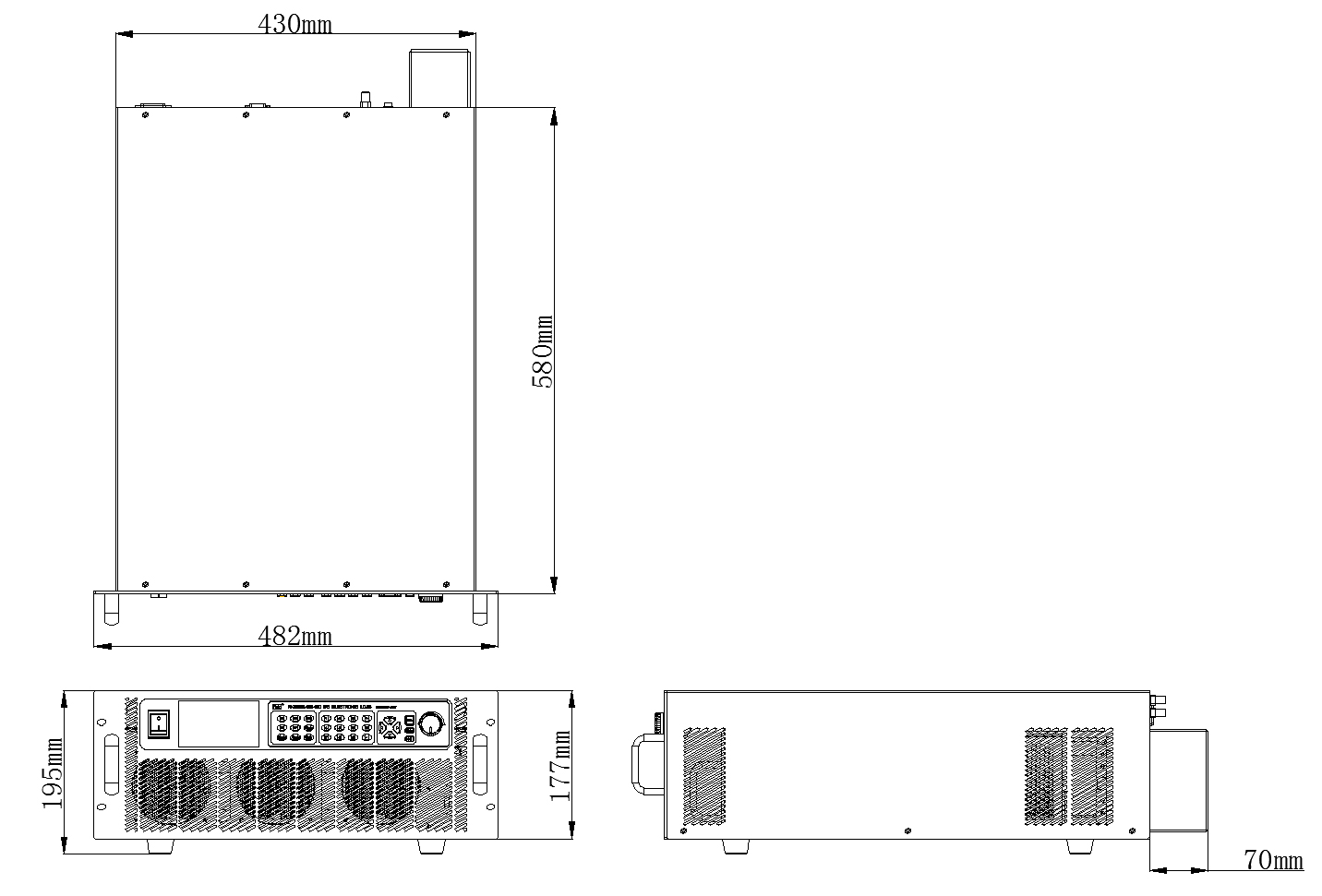

4/5/6kW机型号三视尺寸图
